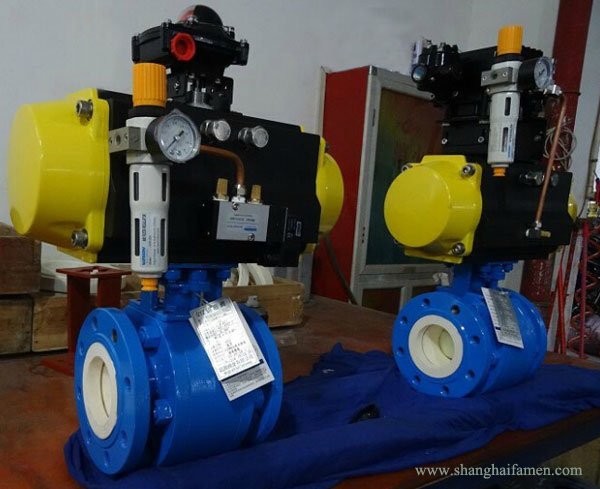

气动陶瓷球阀內部介质通过部分，球体、阀座、接管均为结构陶瓷材料。结构陶瓷化学稳定性好，硬度高（可达HRA88以上），可耐绝大部分酸堿介质腐蚀，并具有极好的耐磨性能，解決了普通金属和塑料气动陶瓷球阀耐磨損和耐腐蚀不能兼顾的问题。
球阀內件由一球体，二阀座，二接管共六件合理組成，整体结构简洁，流道顺畅，介质流动阻力小。球体与阀座密封面为球面硬密封，采用德国引进的先进球面加工 技术精磨而成，表面光洁，真球度高，由于结构陶瓷具有自洁性和自润滑性，从而使整台气动陶瓷球阀密封性能极好，达到零泄漏，且不需要很大的压 力即可密封严紧，从而减轻阀杆扭矩，开关顺畅。
陶瓷气动陶瓷球阀结构标准：
GB/T 12237-2007《石油、石化及相关工业用的钢制球阀》
JB/T 10529-2005 《陶瓷密封阀门技术条件》
阀门结构长度：GB/T 12221-2005《阀门的结构长度》或者根据订购合同要求
连接法兰尺寸：GB/T 9113.1《平凸面法兰尺寸》 JB/T 79.1《凸面整体铸钢管法兰》
压力温度等级：GB/T 12224-2005《钢制阀门一般要求》
法兰连接气动法兰球阀尺寸规格：
|
-16C
|
||||||||||
|
通径DN
|
L
|
D
|
K
|
D1
|
n-Φd
|
b
|
f
|
H
|
W
|
|
|
mm
|
in
|
|||||||||
|
15
|
1/2″
|
130
|
95
|
65
|
46
|
4-Φ14
|
14
|
2
|
190
|
196
|
|
20
|
3/4″
|
140
|
105
|
75
|
56
|
4-Φ14
|
16
|
2
|
195
|
196
|
|
25
|
1″
|
150
|
115
|
85
|
64
|
4-Φ14
|
16
|
2
|
210
|
196
|
|
32
|
1 1/4″
|
165
|
135
|
100
|
76
|
4-Φ18
|
18
|
3
|
220
|
196
|
|
40
|
1 1/2″
|
180
|
145
|
110
|
84
|
4-Φ18
|
18
|
3
|
230
|
196
|
|
50
|
2″
|
200
|
160
|
125
|
99
|
4-Φ18
|
20
|
3
|
265
|
196
|
|
65
|
2 1/2″
|
220
|
180
|
145
|
118
|
4-Φ18
|
22
|
3
|
300
|
255
|
|
80
|
3″
|
250
|
195
|
160
|
132
|
8-Φ18
|
24
|
3
|
325
|
255
|
|
100
|
4″
|
280
|
235
|
190
|
156
|
8-Φ22
|
24
|
3
|
350
|
255
|
|
125
|
5″
|
320
|
270
|
220
|
184
|
8-Φ26
|
26
|
3
|
375
|
255
|
|
150
|
6″
|
360
|
300
|
250
|
211
|
8-Φ26
|
28
|
3
|
420
|
255
|
|
200
|
8″
|
400
|
360
|
310
|
274
|
12-Φ26
|
30
|
3
|
460
|
255
|

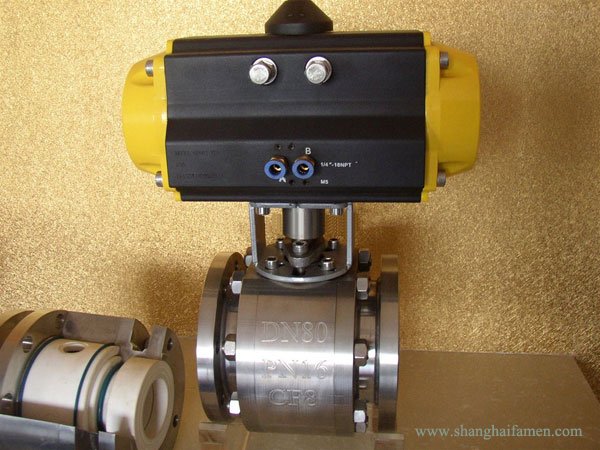

气动陶瓷法兰球阀材质规格：
|
气动执行器
|
双作用、单作用
|
|
驱动气源
|
5-7bar压缩空气
|
|
气动附件
|
限位开关、定位器、电磁阀
过滤减压阀、手轮机构
|
|
公称通径
|
DN15-100mm
|
|
公称压力
|
1.6-6.3MPa
|
|
适用温度
|
-30~+400℃
|
|
连接方式
|
法兰
|
|
阀体结构
|
三块式
|
|
阀体材质
|
304、316、316L、陶瓷
|
|
阀板材质
|
304、316、316L、陶瓷
|
|
阀座衬里
|
陶瓷
|
|
适用介质
|
高温高压、高强度、耐腐蚀等工况
|

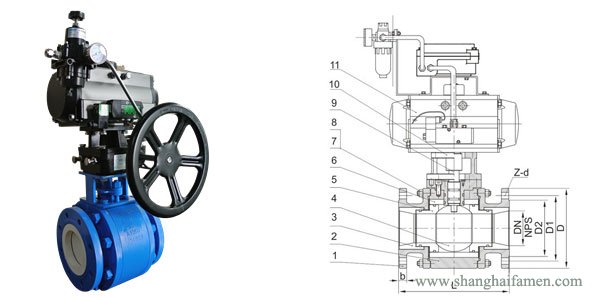

气动陶瓷法兰球阀结构图：
