气动三通衬氟球阀规格标准：
| 公称通径DN(mm) | 15～300 |
| 公称压力(MPa) | PN1.0、1.6、2.5MPa |
| 阀体形式 | 两段式阀体 |
| 连接形式 | 法兰式 |
| 阀芯形式 | "O"型三通球形阀芯 |
| 密封填料 | 聚四氟乙烯(PTFE) |
| 流量特性 | 近似快开型 |
| 动作范围 | 0～90° |
| 泄露量Q | 零泄漏 |
| 适用温度 | PTFE≤150℃ |
| 基本误差 | 带定位器：小于全行程的±2% |
| 死区 | 带定位器：小于全行程的2% |
| 可调范围 | 250：1 |
| 配置执行机构 | AT、AR、AW系列单双作用气动执行器 |
| 控制方式 | 开关两位控制、4-20mA模拟量控制 |
| 执行器型号 | AT、AR、AW系列单双作用气动执行器 |
| 供气压力 | 0.4～0.7MPa |
| 气源接口 | G1/4"、G1/8"、G3/8"、G1/2" |
| 环境温度 | -30～+70℃ |
| 作用形式 |
单作用执行机构：气关式(B)--失气时阀位开(FO)；气开式(K)--失气时阀位关(FC) 双作用执行机构：气关式(B)--失气时阀位保持(FL)；气开式(K)-- 失气时阀位保持(FL) |
| 可配附件 | 定位器、电磁阀、空气过滤减压器、保位阀、行程开关、阀位传送器、手轮机构等 |
| 零件名称 | 材料名称 | |||
| 阀体 | WCB+F46或F4 | 304(CF8)+F46或F4 | 316(CF8M)+F46或F4 | 316L(CF3M)+F46或F4 |
| 球体 | 2Cr13+F46或F4 | 304+F46或F4 | 316+F46或F4 | 316L+F46或F4 |
| 阀杆 | 2Cr13+F46或F4 | 304+F46或F4 | 316+F46或F4 | 316L+F46或F4 |
| 密封圈 | 聚四氟乙烯(PTFE) | |||
| 适用介质 | 强酸、强碱等腐蚀性介质 | |||
三通气动衬氟球阀的结构区别：

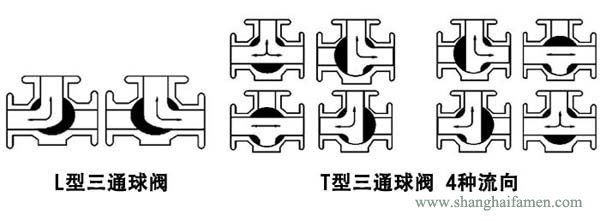

气 动三通衬氟球阀分L型和T型，介质流通方向见下图。L型气动三通衬氟球阀适用于介质流向的切换，能使相互垂直的两个通道连通：T型气动三通衬氟球阀适用于 介质的分流、合流或流向 切换，T型孔道可以使三个通道互相连通或使其中两个通道连通，气动三通衬氟球阀一般采用三个阀座结构，亦可根据用户要求采用四阀座结构。
如何正确选择合适的气动三通衬氟球阀：
（1）阀体参数：公称通径、工作压力、工艺介质、使用场合、阀体材料等系列参数。
（2）执行器参数：执行器形式、控制方式、控制信号(4-20mA,1-5V)、作用方式(气-开式，气-关式)

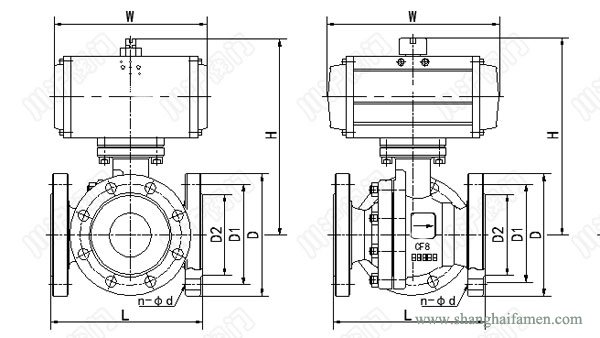

气动三通衬氟球阀结构图：
