气动卡套式高压焊接球阀特别适合于介质是粘稠、含颗粒、纤维性质的场合。气动高压焊接球阀广泛应用于石油、化工、教学设备、轻工、高压设备、制药、造纸等工业自动控制系统中，作远距离集中控制或就地控制。
卡套式高压气动焊接球阀规格标准：
| 公称通径 DN(mm) | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 |
| 阀体形式 | 整体锻造阀体(DN50以内)、三段式锻造阀体(DN50以上) | |||||||||||
| 公称压力 | PN16.0、25.0 MPa；ANSI 150、300、600、900LB | |||||||||||
| 连接形式 | 法兰式、焊接式、螺纹式(适用于PN45MPa以内) | |||||||||||
| 密封填料 | V型聚四氟乙烯填料、柔性石墨填料等 | |||||||||||
| 阀芯形式 | O型球体阀芯 | |||||||||||
| 流量特性 | 近似快开特性 | |||||||||||
| 动作范围 | 0～90°、0～360° | |||||||||||
| 泄露量Q | 按GB/T4213-92，小于额定KV0.01% | |||||||||||
| 配置执行机构 | GT、AT、AR、AW系列单双作用气动执行器 | |||||||||||
| 控制方式 | 开关两位控制能、4～20mA模拟量信号控制 | |||||||||||
| 执行器型号 | GT、AT、AR、AW系列单双作用气动执行器 |
| 供气压力 | 0.4～0.7MPa |
| 气源接口 | G1/4"、G1/8"、G3/8"、G1/2" |
| 环境温度 | -30～+70℃ |
| 作用形式 |
单作用执行机构：气关式(B)--失气时阀位开(FO)；气开式(K)--失气时阀位关(FC) 双作用执行机构：气关式(B)--失气时阀位保持(FL)；气开式(K)-- 失气时阀位保持(FL) |
| 可配附件 | 定位器、电磁阀、空气过滤减压器、保位阀、行程开关、阀位传送器、手轮机构等 |
| 零件名称 | 材料 | |||
| 阀体、阀盖 | A105 | 304(CF8) | 316(CF8M) | 316L(CF3M) |
| 球体 | 2Cr13+氮化处理 | 304 | 316 | 316L |
| 阀杆 | 2Cr13 | 304 | 316 | 316L |
| 阀座密封圈 | PTFE、碳素纤维＋PTFE、对位聚苯 | |||
| 填料 | V型PTFE、柔性石墨 | |||

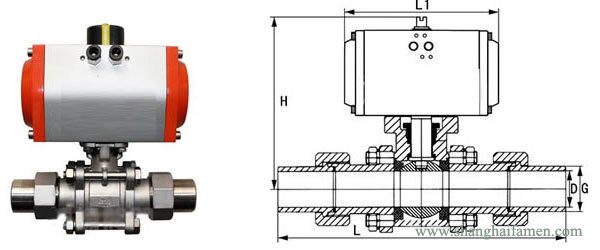

卡套式气动高压焊接球阀结构：
