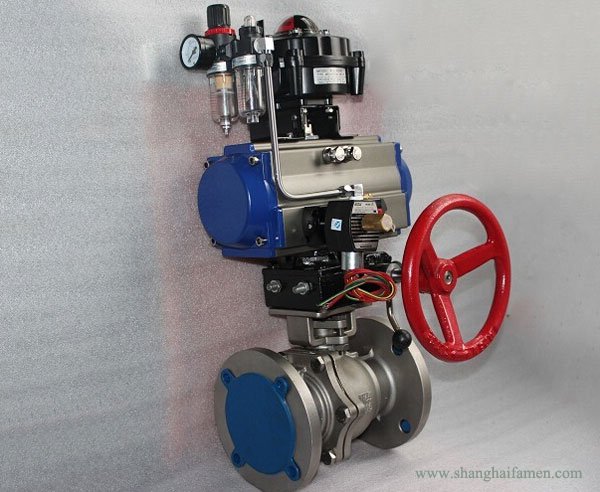

带手动气动硬密封球阀广泛应用于化工、石油、制药、轻工等行业的自动控制。采用V型通道球体结构与电子式电动执行器配套可实现流量的调节。手轮机构底面和 阀门连接,支架面与气缸连接,阀轴与蜗轮内孔配合穿过,阀轴端四方与气缸方孔配合。气动时,气缸带动阀轴、蜗轮同转。手动时,蜗杆与蜗轮齿合,带动阀轴转 动,气缸活塞随时。
带手动气动硬密封球阀规格标准:
公称通径DN(mm) | 15-250 | |||
公称压力PN(MPa) | 1.6 | |||
公称压力PS(MPa) | 强度试验 | 2.4 | ||
密封试验 | 1.76 | |||
材料\材料代号 | C | P | R | |
主要零件 | 阀体 | WCB | ZG1Cr18Ni9Ti | ZG0Cr18Ni12Mo2Ti |
蝶板 | 2Cr13 | 1Cr18Ni9Ti | 1Cr18Ni12Mo2Ti | |
阀杆 | 2Cr13 | 1Cr18Ni9Ti | 1Cr18Ni12Mo2Ti | |
密封圈 | 增强聚四氟乙烯 对位聚苯 | |||
填料 | 聚四氟乙烯 柔性石墨 | |||
适用工况 | 适用介质 | 水、蒸汽、油品 | 硝酸类 | 醋酸类 |
适用温度 | -28℃~300℃ | |||
执行器 | 型号 | BAW系列、GT系列、SW系列 | ||
气源压力 | 0.4-1.6Mpa |

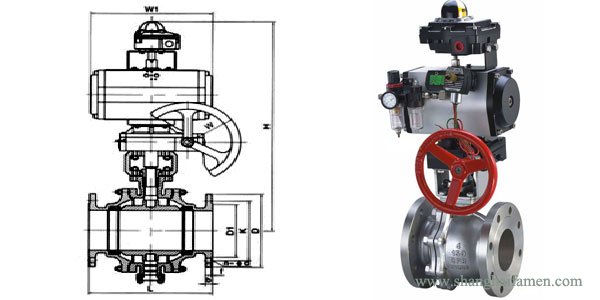

气动带手动硬密封球阀尺寸:
|
||||||||||
通径DN
|
L
|
D
|
K
|
D1
|
n-Φd
|
b
|
f
|
H
|
W
|
|
mm
|
in
|
|||||||||
25
|
1″
|
140
|
115
|
85
|
65
|
4-Φ14
|
16
|
3
|
217
|
190
|
32
|
1 1/4″
|
165
|
140
|
100
|
76
|
4-Φ18
|
18
|
3
|
260
|
210
|
40
|
1 1/2″
|
165
|
150
|
115
|
84
|
4-Φ18
|
18
|
3
|
293
|
210
|
50
|
2″
|
203
|
165
|
125
|
99
|
4-Φ18
|
20
|
3
|
309
|
247
|
65
|
2 1/2″
|
222
|
185
|
145
|
118
|
4-Φ18
|
20
|
3
|
344
|
247
|
80
|
3″
|
241
|
200
|
160
|
132
|
8-Φ18
|
20
|
3
|
421
|
276
|
100
|
4″
|
305
|
220
|
180
|
156
|
8-Φ18
|
22
|
3
|
485
|
348
|
125
|
5″
|
356
|
250
|
210
|
184
|
8-Φ18
|
22
|
3
|
560
|
378
|
150
|
6″
|
394
|
285
|
240
|
211
|
8-Φ23
|
24
|
3
|
655
|
432
|
200
|
8″
|
457
|
340
|
295
|
266
|
12-Φ23
|
24
|
3
|
847
|
524
|
250
|
10″
|
533
|
405
|
335
|
319
|
12-Φ26
|
26
|
3
|
980
|
648
|

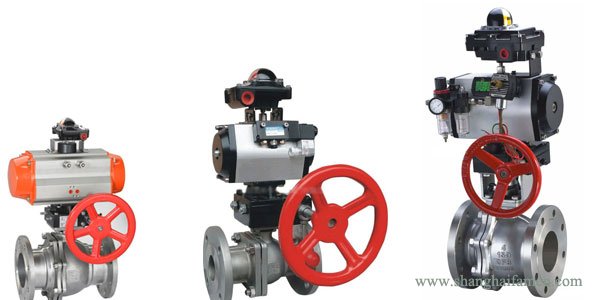

气动带手动球阀结构:
