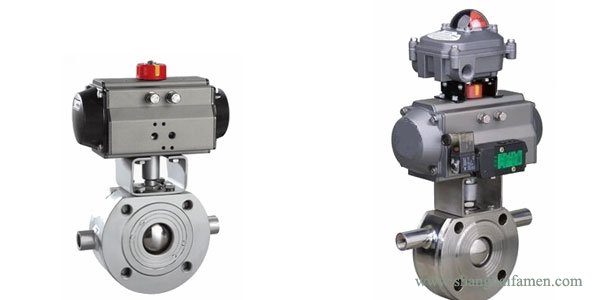

对夹式气动保温球阀的气动执行机构有双作用式和单作用式(弹簧复位)，齿轮齿条传动，安全可靠；大口径阀门采用系列AW型气动执行器拔叉式传动，结构合理，输出力大，有双作用式和单作用式。
1、齿轮式双活塞，输出力矩大，体积小。
2、气缸选用铝金材料，重量轻、外形美观。
3、可在顶部、底部安装手动操作机构。
4、齿条式连接可调节开启角度、额定流量。
5、执行器可选带电讯号反馈指示及附件以实现自动化操作。
6、IS05211标准连接为产品的安装更换提供了方便。
7、两端调的节螺钉可使标准产品在0°和90°有±4°的可调范围。确保与内螺纹气动球阀的同步精度。
对夹式气动保温球阀规格标准：
| 公称通径DN(mm) | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 |
| 额定流量系数KV | 21 | 38 | 72 | 112 | 170 | 273 | 384 | 512 | 940 | 1452 | 2222 | 3589 |
| 公称压力(MPa) | PN1.6、2.5、4.0、6.4 MPa；ANSI 150、300LB | |||||||||||
| 阀体形式 | 法兰式：分体式铸造球阀；对夹式：整体式铸造阀体 | |||||||||||
| 连接形式 | 法兰式、对夹式 | |||||||||||
| 阀芯形式 | "O"型球形阀芯 | |||||||||||
| 泄露量Q | 按GB/T4213-92，小于额定KV0.01% (软密封：零泄露) | |||||||||||
| 基本误差 | 带定位器：小于全行程的±2% | |||||||||||
| 回差 | 带定位器：小于全行程的±2% | |||||||||||
| 可调范围 | 250：1 | 350：1 | ||||||||||
| 配置执行机构 | GT、AT、ST系列单双作用气动执行器 | |||||||||||
| 控制方式 | 开关两位控制、4～20mA模拟量信号控制 | |||||||||||
| 执行器型号 | GT、AT、ST系列单双作用气动执行器 |
| 供气压力 | 0.4～0.7MPa |
| 气源接口 | G1/4"、G1/8"、G3/8"、G1/2" |
| 环境温度 | -30～+70℃ |
| 作用形式 | 单作用执行机构、双作用执行机构 |
| 可配附件 | 定位器、电磁阀、空气过滤减压器、保位阀、行程开关、阀位传送器、手轮机构等 |
| 公称通径 | 外形尺寸 | ||||||
| d | L | L1 | L2 | L3 | H | H1 | |
| 15 | 14 | 35 | 140/178 | 62/75 | 150 | 170/176 | 15 |
| 20 | 19 | 38 | 140/178 | 62/75 | 160 | 175/181 | 20 |
| 25 | 25 | 42 | 140/214 | 62/91 | 190 | 180/214 | 20 |
| 32 | 29 | 50 | 164/214 | 75/91 | 210 | 215/243 | 25 |
| 40 | 38 | 60 | 164/246 | 75/101 | 230 | 225/263 | 30 |
| 50 | 48 | 70 | 190/295 | 91/112 | 250 | 248/274 | 30 |
| 65 | 64 | 95 | 210/295 | 101/112 | 270 | 258/284 | 45 |
| 80 | 76 | 118 | 247/395 | 112/139 | 300 | 300/326 | 50 |
| 100 | 95 | 140 | 276/478 | 127/176 | 340 | 315/370 | 70 |
| 125 | 112/118 | 175/195 | 348/562 | 159/206 | 360 | 375/440 | 80 |
| 150 | 135/150 | 210/260 | 378/724 | 176/228 | 420 | 428/500 | 95 |

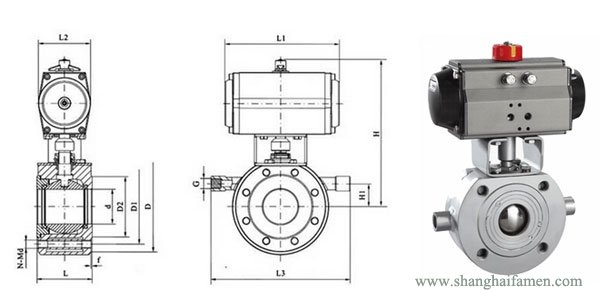

气动对夹式保温球阀结构：
