分布直动式蒸汽电磁阀广 泛应用于医疗仪器、水质分析、环境测定装置、饮料流体（咖啡机、饮水机、豆浆机）、喷淋设备、气动装置（汽车按摩椅、汽车安全气囊、减震系统、醉驾断油控 制系统、空气悬挂系统、按摩椅）、生物工程、大气/废气测试、透析装置、油压的系统、水压的系统、食品和电子等行业和领域。
蒸汽电磁阀规格参数：
公称通径 DN15-50
原理结构 分步直动式
阀体材质 SS304、321、302（SS316批量可特制）
密封材料 NBR、FKM、PTFE、紫铜
适用流体 气体、液体,蒸汽、真空、导热油等
环境温度 -25℃～+60℃（防爆型-20℃～+50℃）
流体温度 C2:-20~90℃,C5: -25~220℃
流体粘度 ≤22mm2/S（50mm2/S以下可特制）
连接方式 内螺纹
安装方式 水平，线圈向上（禁止垂直安装）
防护等级 普通线圈IP54，防爆线圈IP65
*信号反馈装置限于工作温度≤80℃场合*无源信号反馈要求流体压差≥1～3bar
*国家级防爆监督站检验合格
*位置受限。S、X1、N同一台阀只能选择其中一种功能
*手动装置特点：直接打开主阀芯，无需压差条件
直动式高温蒸汽电磁阀型号规格：
| 型号规格 | 通径[mm] | Kv值 | 最小压差[bar] | 最大工作压力[bar] | 特制常闭型 | ||
| 标准型 | X1/N | 常闭型 | 常开型 | 工作压力范围[bar] | |||
| 15 | 15 | 2.8 | 0 | 1 | 16 | 8 | 1~40 |
| 20 | 20 | 5.4 | 0 | 1 | 16 | 8 | 1~40 |
| 25 | 25 | 8.5 | 0 | 1 | 16 | 8 | 1~40 |
| 32 | 32 | 14 | 0 | 1 | 16 | 8 | 1~40 |
| 40 | 40 | 18 | 0 | 1 | 16 | 8 | 1~40 |
| 50 | 50 | 28 | 0 | 1 | 16 | 8 | 1~40 |
耐高温蒸汽分步直动式电磁阀选型标准：
代号 功能名称 功能说明
K 常开型 通电阀关，断电阀开
E 防爆型 防爆等级：Ex dⅡBT4
S 带手动操作 可手动打开或关闭本阀
X1 远程信号反馈 无源机械触点，适用气体介质
N 带止回功能 限制流体单向流动，防止倒流
J 配节能模块 降低线圈温升和功耗，延长线圈寿命
蒸汽用直动式电磁阀接线规范：
常规电压 220V AC 50/60Hz24V DC
特制电压 AC 50/60Hz：380V110V48V36V24V；DC：220V、110V、48V、12V
额定功率 AC:通径≤25mm,45VA; ≥32mm,70VA；DC:通径≤25mm,40W; ≥32mm,65W
电压公差 ±10%
电气连接 普通型：标准接线盒；防爆型：M20ｘ1.5内螺纹,内置接线盒（可定制G1/2或NPT螺纹）

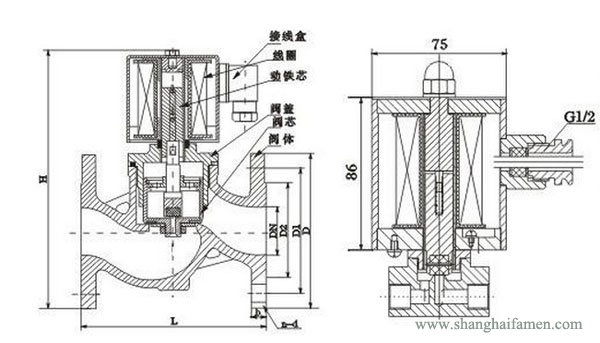

直动式蒸汽电磁阀结构：
