公称通径 DN8-50mm
原理结构 分步直动式、先导式
阀体材质 黄铜、SS304不锈钢
密封材料 NBR、FKM（通径≥15mm）
环境温度 -10℃～+60℃（防爆型-20℃～+50℃）
流体温度 C2：-10℃～90℃
适用流体 气体、液体（无固体杂质）
流体粘度 ≤22mm2/S
连接方式 内螺纹
安装方式 水平安装，线圈向上
膜片式不锈钢电磁阀选用标准：
代号 功能名称 功能说明
K 常开型 通电阀关，断电阀开
E 防爆型 防爆等级：ExmⅠ/ⅡT4
T 带定时器 可以设定开、关间隔时间
注：防爆型不能带定时器。
膜片式不锈钢电磁阀、内螺纹膜片式不锈钢电磁阀电气标准：
电源电压 220V AC 50/60Hz 24V DC
先导式功率 AC：通径≤8mm,12VA; ≥22mm,23VA；DC：通径≤8mm,11W;≥22mm,12W
直动式功率 AC：通径≤15mm,23VA; ≥20mm,25VA；DC：通径≤15mm,12W;≥22mm,22W
电压公差 ±10%
电气连接 普通型：标准接线盒
防爆型： M14＊1.5，1.5M导线
膜片式不锈钢电磁阀型号尺寸标准：
| 型号规格 | 接口G | 通径[mm] | Cv值 | 最小压差［bar］ | 最大工作压力［bar］ | ||
| 直动式 | 先导式 | 直动式 | 先导式 | ||||
| DN10A | 1/4 | 10 | 1.4 | N0 | 0.2 | N0 | 10 |
| DN10B | 3/8、1/2 | 10 | 1.63 | N0 | 0.2 | NO | 10 |
| DN15 | 1/2、3/4 | 15 | 2.8 | N0 | 0.2 | NO | 10 |
| DN20 | 3/4 | 20 | 4.6 | N0 | 0.2 | NO | 16 |
| DN25A | 1 | 22 | 5.8 | N0 | 0.2 | NO | 16 |
| DN25B | 1 | 25 | 8.3 | NO | 0.2 | NO | 16 |
| DN32 | 1 1/4 | 38 | 18 | NO | 0.5 | NO | 16 |
| DN40 | 1 1/2 | 40 | 21 | NO | 0.5 | NO | 16 |
| DN50 | 2 | 50 | 32.6 | NO | 0.5 | NO | 16 |
膜片式不锈钢电磁阀应用范围：
膜片式不锈钢电磁阀广泛应用于军工、石化电力、造船业、冶金钢铁、电镀涂装、燃气燃油、环保设备、吹灰除尘、分析测量仪器、包装机械、纺织印染、暖通空调、清洗设备、园林喷灌、食品工业等系统和设备中。

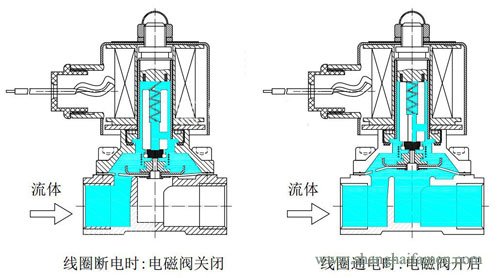

内螺纹膜片式不锈钢电磁阀结构图：
