当电磁阀线圈断电后，磁场消失，动铁芯在弹簧力的作用下复位，将副阀关闭，此时介质从平衡孔进入主阀芯上腔，使上腔压力升高，在弹簧力和压力差的双重作用下，使主阀芯复位，将主阀关闭，介质流断。
先导式防爆电磁阀规格参数：
公称通径 DN40-300
原理结构 先导式
密封材料 NBR
阀体材质 铸铁、WCB
环境温度 -10℃～+60℃
流体温度 C1组:-5℃～＋80℃
适用流体 气体、液体等中性介质
连接方式 法兰式
流体粘度 ≤22mm2/S（50mm2/S以下可特制）
安装方式 阀体水平，线圈向上（其它方式可定制）
防护等级 普通型IP54，防爆型IP65
不锈钢先导式防爆电磁阀选型规范：
代号 功能名称 功能说明
K 常开型 通电阀关，断电阀开
E 防爆型 防爆等级：Ex dⅡBT4
先导式防爆不锈钢电磁阀接线标准：
电源电压 220V 110VAC50/60Hz24V 12VDC
额定功率 通径≤100mm,30W;通径≥125mm,50W
电压公差 ±10%
电气连接 普通型：标准接线盒
防爆型：M20*1.5 内置接线盒
先导式防爆电磁阀尺寸规格：
| 型号规格 | 通径[mm] | Kv值 | 工作压力［bar］ | 外形尺寸[mm] | |||
| L | H | D1 | n-d | ||||
| DN40F | 40 | 21 | 0.3~8 | 165 | 196 | Φ110 | 4-Φ17 |
| DN50F | 50 | 30 | 0.3~8 | 195 | 200 | Φ125 | 4-Φ17 |
| DN65F | 65 | 52.5 | 0.3~8 | 256 | 280 | Φ145 | 4-Φ18 |
| DN80F | 80 | 81.7 | 0.3~8 | 277 | 287 | Φ160 | 4-Φ18 |
| DN100F | 100 | 128.4 | 0.3~8 | 350 | 330 | Φ180 | 8-Φ18 |
| DN125F | 125 | 221.7 | 0.3~8 | 425 | 437 | Φ210 | 8-Φ18 |
| DN150F | 150 | 291.7 | 0.3~8 | 455 | 460 | Φ240 | 8-Φ22 |
| DN200F | 200 | 513.5 | 0.3~8 | 560 | 547 | Φ295 | 8-Φ22 |
| DN250F | 250 | 680.5 | 0.3~8 | 730 | 580 | Φ350 | 12-Φ22 |
| DN300F | 300 | 950.7 | 0.3~8 | 850 | 620 | Φ400 | 12-Φ22 |

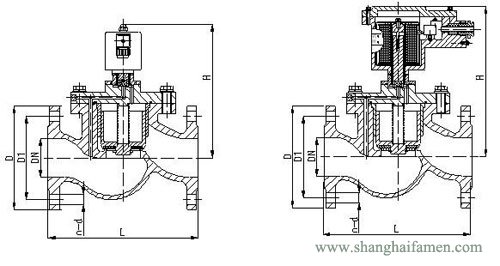

防爆型先导式电磁阀结构图：
