微型真空电磁阀一般采用水平式安装，也可以在定货时说明安装方式后，可根据需要安装。公称通径在200mm以上的阀门最好是采用水平安装方式。
微型真空电磁阀规格参数：
公称通径 DN1-12
原理结构 直动活塞式
阀体材质 SS304
密封材料 NBR、FKM、PTFE
环境温度 -25℃～+60℃（防爆型-20℃～+50℃）
流体温度 C2:-10~90℃,C3: -15~120℃
适用流体 气体、液体、蒸汽、热水、低真空等
安装方式 水平安装，线圈向上
连接方式 内螺纹（国标、NPT）
流体粘度 ≤22mm2/S
防护等级 IP65（塑封线圈、防爆型）、IP54（常开、三通）
微型真空电磁阀接线标准：
电源电压 220V、110V、24V AC 50/60Hz；24V、12V DC
电压公差 ±10%
电气连接 普通型：标准接线盒
微型真空电磁阀选型：
代号 功能名称 功能说明
231 换向型 通电：2流向→1，3关闭；断电：2流向→3，1关闭
232 排气型 通电：1流向→2，3关闭
断电：2流向→3，1关闭
E 防爆型 防爆等级：ExmⅠ/ⅡT4
K 常开型 通电阀关，断电阀开
J 配节能模块 降低线圈温升和功耗，延长线圈寿命
防爆型：M14＊1.5，1.5M导线

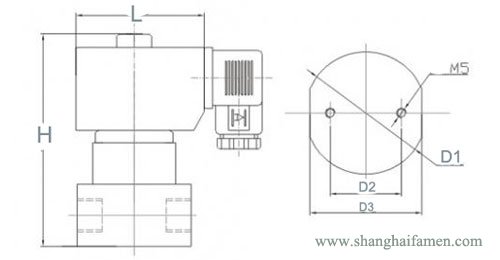

真空微型电磁阀尺寸接口：
| 型号规格 | 阀体接口 | 公共尺寸 | 二通外形尺寸[mm] | 三通外形尺寸[mm] | |||
| L | H常闭型 | H常开型 | H防爆型 | 顶端接口 | H | ||
| CN1.5-23 | 1/8、1/4 | 40 | 75 | 90 | 95 | M10X1 | 95 |
| CN2-23 | 1/8、1/4 | 40 | 75 | 90 | 95 | M10X1 | 95 |
| CN3-23 | 1/8、1/4 | 40 | 75 | 90 | 95 | M10X1 | 95 |
| CN4-23 | 1/4 | 40 | 75 | 90 | 95 | M10X1 | 95 |
| CN5-23 | 1/4 | 50 | 80 | 95 | 100 | M10X1 | 130 |
| CN6-23 | 1/4 | 50 | 80 | 95 | 100 | M10X1 | 130 |
| CN8-23 | 1/4 | 50 | 80 | 95 | 100 | M10X1 | 130 |
| CN10-23 | 3/8 | 60 | 105 | 120 | 125 | ||
| CN12-23 | 3/8 | 60 | 105 | 120 | 125 | ||
微型真空电磁阀结构图：
