常开电磁阀，当线圈通电时，产生磁力，衔铁在磁力作用下下移，推动副阀阀杯下移，副阀关闭，随着主阀阀杯上下压差趋向相等，主阀阀杯由自重压向密封面，阀 门关闭。当线圈断电后，磁力为零，衔铁和副阀阀杆由于弹簧作用上升，副阀打开，主阀阀杯内介质经副阀流走，压力下降，当压力降到一定值后，主阀阀杯由上下 压差作用向上升起，主阀打开，阀门开启。
排水用电磁阀规格标准：
公称通径 DN40-300
原理结构 先导式
密封材料 NBR
阀体材质 铸铁、WCB
环境温度 -10℃～+60℃
流体温度 C1组:-5℃～＋80℃
适用流体 气体、液体等中性介质
连接方式 法兰式
流体粘度 ≤22mm2/S（50mm2/S以下可特制）
安装方式 阀体水平，线圈向上（其它方式可定制）
防护等级 普通型IP54，防爆型IP65
排水用电磁阀防爆规范：
代号 功能名称 功能说明
K 常开型 通电阀关，断电阀开
E 防爆型 防爆等级：Ex dⅡBT4
电磁阀接线标准：
电源电压 220V 110VAC50/60Hz24V 12VDC
额定功率 通径≤100mm,30W;通径≥125mm,50W
电压公差 ±10%
电气连接 普通型：标准接线盒
防爆型：M20*1.5，内置接线盒

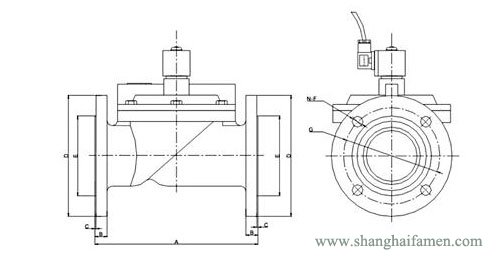

电磁阀尺寸参数：
| 型号规格 | 通径[mm] | Kv值 | 工作压力［bar］ | 外形尺寸[mm] | |||
| L | H | D1 | n-d | ||||
| DN40F | 40 | 21 | 0.3~8 | 165 | 196 | Φ110 | 4-Φ17 |
| DN50F | 50 | 30 | 0.3~8 | 195 | 200 | Φ125 | 4-Φ17 |
| DN65F | 65 | 52.5 | 0.3~8 | 256 | 280 | Φ145 | 4-Φ18 |
| DN80F | 80 | 81.7 | 0.3~8 | 277 | 287 | Φ160 | 4-Φ18 |
| DN100F | 100 | 128.4 | 0.3~8 | 350 | 330 | Φ180 | 8-Φ18 |
| DN125F | 125 | 221.7 | 0.3~8 | 425 | 437 | Φ210 | 8-Φ18 |
| DN150F | 150 | 291.7 | 0.3~8 | 455 | 460 | Φ240 | 8-Φ22 |
| DN200F | 200 | 513.5 | 0.3~8 | 560 | 547 | Φ295 | 8-Φ22 |
| DN250F | 250 | 680.5 | 0.3~8 | 730 | 580 | Φ350 | 12-Φ22 |
| DN300F | 300 | 950.7 | 0.3~8 | 850 | 620 | Φ400 | 12-Φ22 |
排水用电磁阀结构：
