电磁脉冲阀规格要求：
1、脉冲电磁阀的工作压力为0.1MPa～0.7MPa，介质为经过除油、除水处理的空气。
2、在产品标称气源压力状态下，电磁阀的工作电压为额定电压的85%时，脉冲电磁阀的开启响应时间应小于0.03s。
3、工作气源压力为0.1MPa时，即可使脉冲阀关闭。
4、产品应能承受0.8MPa的气源压力。
5、在规定的环境条件下，电磁线圈对外壳的绝缘电阻应大于1MΩ。
6、在室温为 5度～35度，相对湿度不超过85%的条件下，电磁线圈对外壳能承受50Hz、250V的电压，历时1min无击穿现象。
7、脉冲电磁阀在承受频率为20Hz、全幅值为2mm、历时30min的振动后应能正常工作。
8、在正常使用条件下，膜片累计使用寿命应大于80万次。
9、脉冲阀的外表无明显涂层剥落、划痕、毛刺等损伤。
脉冲电磁阀尺寸：
| 型号规格 | 公称通径 |
膜片数 |
进气口尺寸 |
出气口连接形式 | 重量 | |
| 公制 | 英制 | |||||
| Z-20 | ф20 | 3/4" | 1 | G3/4" | G3/4" | 0.65 |
| 20L-B | ф20 | 3/4" | 1 | G3/4" | ф27 | 0.75 |
| Z-25 | ф25 | 1" | 1 | G1" | G1" | 0.80 |
| Z-40S | ф40 | 1 1 /2" | 2 | G1 1 /2" | G1 1 /2" | 1.40 |
| Z-50S | ф50 | 2" | 2 | G2" | G2" | 2.40 |
| Z-62S | ф62 | 2 1 /2" | 2 | G2 1 /2" | G2 1 /2" | 3.50 |
| Z-76S | ф76 | 3" | 2 | G3" | G3" | 4.30 |
| Z-102S | ф102 | 4" | 2 | G4" | G4" | 7.30 |

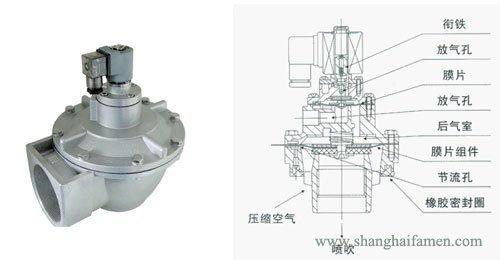

电磁脉冲阀结构：
