公称通径 DN15-250
原理结构 分步直动式
阀体材质 SS304、321、302（SS316批量可特制）
密封材料 NBR、FKM、PTFE、紫铜
适用流体 气体、液体,蒸汽、真空、导热油等
环境温度 -25℃～+60℃（防爆型-20℃～+50℃）
流体温度 C2:-20~90℃,C5: -25~220℃
流体粘度 ≤22mm2/S（50mm2/S以下可特制）
连接方式 法兰
安装方式 水平，线圈向上（禁止垂直安装）
防护等级 普通线圈IP54，防爆线圈IP65
法兰连接不锈钢电磁阀安装说明
1.信号反馈装置限于工作温度≤80℃场合*无源信号反馈要求流体压差≥1～3bar
2.国家级防爆监督站检验合格
3.位置受限。S、X1、N同一台阀只能选择其中一种功能
4.法兰式不锈钢电磁阀手动装置特点：直接打开主阀芯，无需压差条件
法兰连接不锈钢电磁阀尺寸规格：
| 型号规格 | 通经(mm) | Kv值 | 最小压差(bar) | 最大压差(bar) |
特制常闭型 工作压力范围(bar) |
||
| 标准型 | X1/N | 常闭型 | 常开型 | ||||
| DN15 | 15 | 2.8 | 0 | 1 | 16 | 8 | 1~40 |
| DN20 | 20 | 5.4 | 0 | 1 | 16 | 8 | 1~40 |
| DN25 | 25 | 8.5 | 0 | 1 | 16 | 8 | 1~40 |
| DN32 | 32 | 14 | 0 | 1 | 16 | 8 | 1~40 |
| DN40 | 40 | 18 | 0 | 1 | 16 | 8 | 1~40 |
| DN50 | 50 | 28 | 0 | 1 | 16 | 8 | 1~40 |
| DN65 | 65 | 40 | 0.05 | 16 | 8 | 2~25 | |
| DN80 | 80 | 65 | 0.05 | 16 | 6 | 2~25 | |
| DN100 | 100 | 100 | 0.1 | 16 | 6 | 2~25 | |
| DN125 | 125 | 150 | 0.1 | 16 | 3 | 2~25 | |
| DN150 | 150 | 250 | 0.1 | 16 | 3 | 2~25 | |
| DN200 | 200 | 420 | 0.1 | 16 | 3 | 2~25 | |
| DN250 | 250 | 660 | 0.1 | 16 | 3 | 2~25 | |

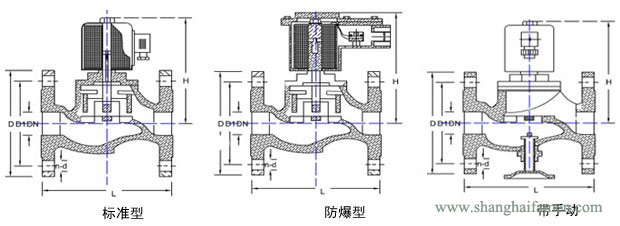

法兰式不锈钢电磁阀结构图：
