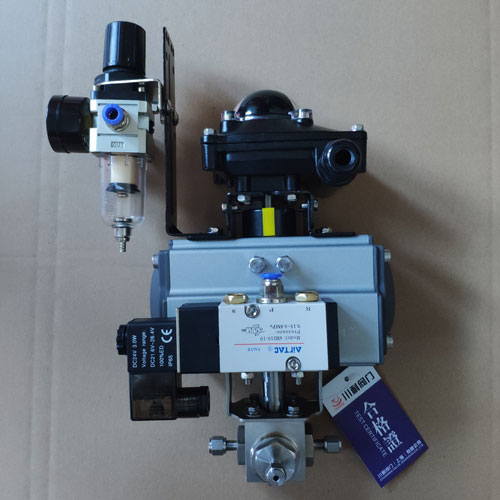

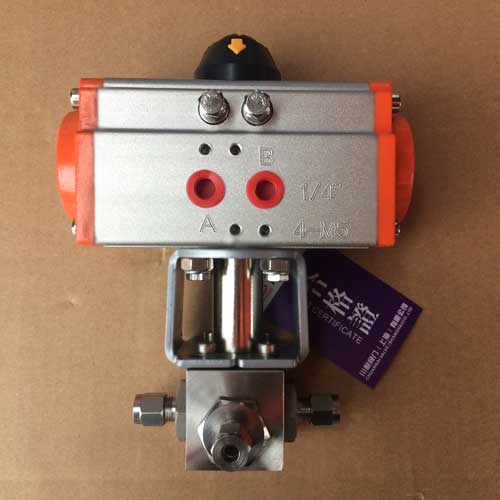

气动三通卡套球阀
气动三通卡套球阀采用自锁紧双卡环装置，接管易操作，密封性能优异，气动三通卡套球阀通过接管位置内侧有圆锥面密封，卡套尾部与螺母底端锥面相接触后，在螺母的推动下，卡套的双卡环在接头体内锥面作用下，使卡套挤压形变并切入管子外径，构成管件的密封。
气动三通卡套球阀与钢管连接时不需要焊接，管路安装极其方便，有利于防火，防爆和高空作业，耐压能力高，密封性和反复性良好。
气动三通卡套球阀规格参数：
1、公称压力或压力级：PN1.0-32.0MPa、ANSI CLASS 150-900、JIS10-20K；
2、公称通径或口径：φ3.175~φ50、DN2～50、NPS 1/4 ～2；
3、连接方式：卡套；
4、适用介质：水、油、气、酸碱溶液、强腐蚀性介质等；
5、制造材料：304﹑316﹑316L、2520等；
6、适用温度：-196℃～540℃；
7、泄漏等级：VI；
8、驱动方式：气动；
气动三通卡套球阀的安装注意事项：
1、切下合适长度的钢管，去除端口毛刺。管端面要与轴线垂直，角度公差不大于0.5度。如果管需要折弯，则管端面至弯曲部位的直线段长度不能少于三倍螺母的长度。
2、把螺母和卡套套在管上，注意螺母和卡套的方向，不要装反了。
3、在预装配接头体螺纹和卡套上涂上润滑油，把钢管插入接头体，（钢管一定要插到底）用手旋紧螺母。
4、拧紧螺母直至卡套卡住钢管，这个转折点可以通过拧紧力矩的增加感受到（压力点）。
5、达到压力点后，再将螺母拧紧1/2圈。
6、将预装配接头体拆下，检查卡套刃边的嵌入情况，可见的突起带必须填满卡套前端的空间。卡套可以稍微旋转，但不能轴向移动。
7、最终安装，将实际安装中的接头体的螺纹涂上润滑油、压紧螺母与之配合拧至可感觉到的拧紧力增加为止，接着再拧紧1/2圈安装完毕。
气动三通卡套球阀重复安装说明：
所有的卡套式球阀都可以多次重装，但要保证气动球阀零件无损坏且清洁。
1、把钢管插入接头体直至卡套贴紧接头体内锥面，用手拧紧螺母。
2、用扳手拧紧螺母，直至拧紧力矩急剧增大，再拧紧1/4至1/2圈即可。
