不锈钢先导式燃气电磁阀

不锈钢先导式燃气电磁阀使用介绍：
不锈钢先导式燃气电磁阀适用于城市煤气、液化石油气、天然气等多种煤气为加热燃烧介质管路做二位式通断切换，进行温度自动控制的执行机构。不锈钢先导式燃气电磁阀广泛应用于纺织业、印刷业的煤气热定型和玻璃、灯泡业的窑炉加热及其它行业的煤气加热自控系统。



不锈钢先导式燃气电磁阀规格型号标准：
公称通径 DN25-350
原理结构 先导式
阀体材质 铸钢
密封材料 PTFE、紫铜
环境温度 -30℃～+60℃（防爆型-20℃～+50℃）
流体温度 C1:-10~60℃, C2:-20~90℃
适用流体 水、气、油等介质
流体粘度 ≤22mm2/S（50mm2/S以下可特制）
连接方式 法兰式
安装方式 水平，线圈向上（其它方式请咨询)
防护等级 防爆型IP65、普通型IP54
不锈钢先导式燃气电磁阀
不锈钢燃气先导式电磁阀如何选型：
代号      功能名称      功能说明
K         常开型       通电阀关，断电阀开
S         带手动操作    可手动打开或关闭本阀
1.国家级防爆监督站检验合格
2.防爆型环境温度:-20℃～+50℃,介质温度应在防爆允许范围内。

先导式燃气不锈钢电磁阀的接线规范：
常规电压 220V AC 50/60Hz24V DC
DC：220V、110V、48V、12V
特制电压 AC 50/60Hz：380V110V48V
电压公差 ±10%
电气连接 普通型：标准接线盒;　
防爆型：M20ｘ1.5内螺纹,内置接线盒（可定制G1/2或NPT螺纹）



不锈钢先导式燃气电磁阀尺寸规格表：

材质	型号规格	通径[mm]	Kv值	最小压差[bar]	最大工作压力[bar]		功率[VA/W]	特制常闭型工作压力范围[bar]
					常闭型	常开型
不 锈钢	DN20	20	5.4	0.5
	DN25	25	8.5	0.5	16	10	30、40	1~25, 3~40
	DN32	32	14	0.5	16	10	30、40	1~25, 3~40
	DN40	40	18	0.5	16	10	30	1~25, 3~40
	DN50	50	28	0.5	16	10	30	1~25, 3~40
	DN65F	65	42	1	16	10	30	1~25, 5~40
	DN80F	80	65	1	16	10	30	1~25, 5~40
	DN100F	100	100	1	16	10	30	1~25, 5~40
	DN125F	125	180	1	16	10	30	1~25, 5~40
	DN150F	150	250	1	16	10	30	1~25, 5~40
	DN200F	200	420	1.5	16	10	50	5~25
	DN250F	250	660	1.5	16	10	50	5~25
	DN300F	300	890	2	16	10	50	5~25
	DN350F	350	1060	2	16	10	50	5~25

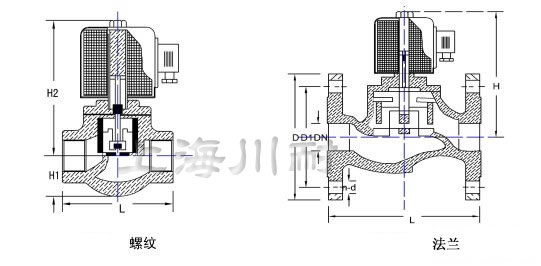

不锈钢先导式燃气电磁阀结构安装图：
